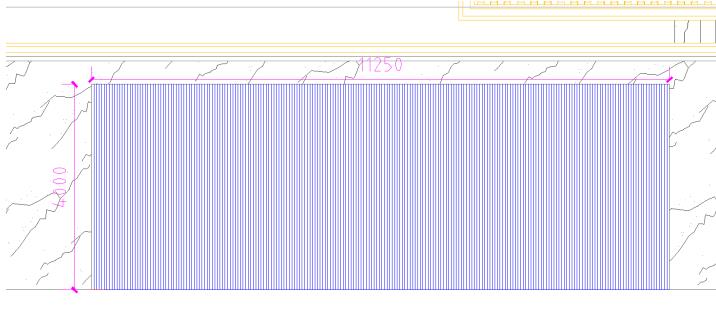

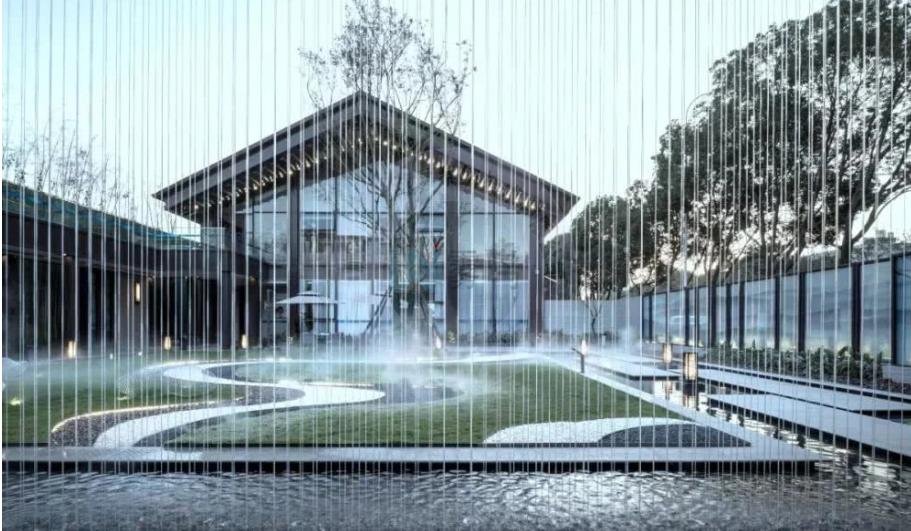

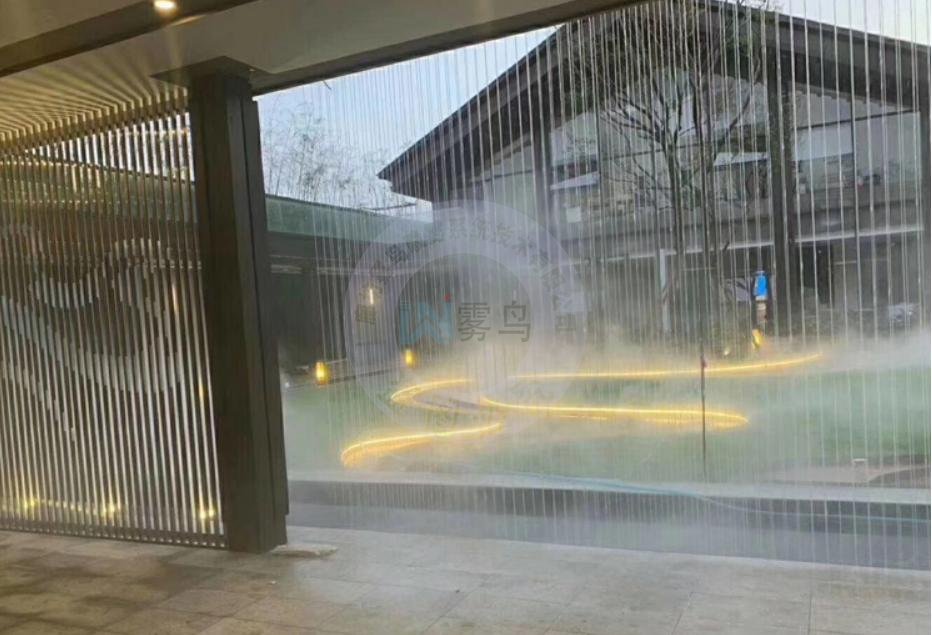

設計描述:高度4米,寬度11.25米,設計間距5厘米布局跟一根水線,總布局設計225根。
水線采用透明光纖拉直布局。大部采用噴頭與水線結合布局。噴頭布局225只。底部采用潛水泵循環水綜合布局利用,管道布局隱藏在墻體內。



設計說明:
1、在噴霧機組邊要求水電到位,(供電380V;市政水大于2KG壓力)。
2、輸出管線材質: 304不銹鋼管線(∅9.52mm);耐壓:11Mpa。
3、機組:   尺寸:800mm*600mm*1000mm;

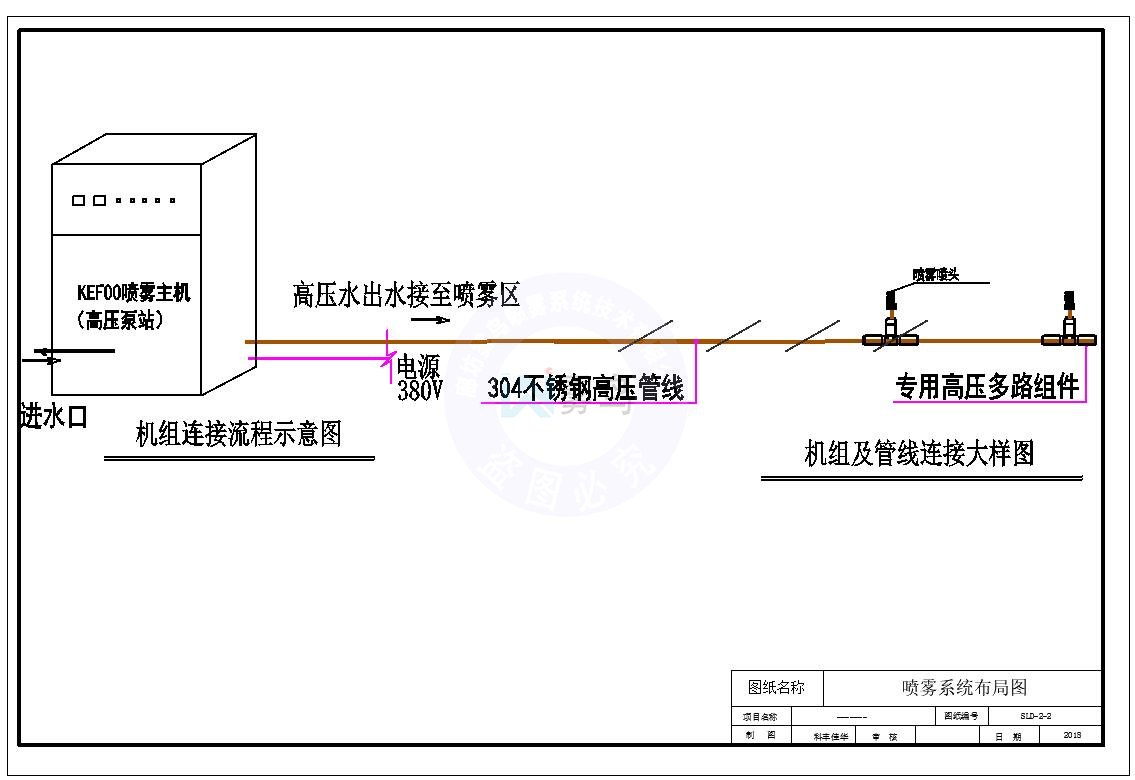

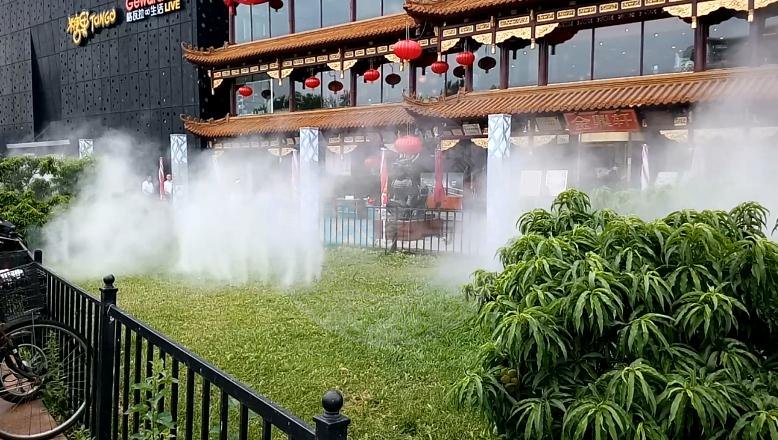

按照現有圖紙及數量報價為69個噴嘴設計(目前是1米1個噴嘴,但是推薦1米布局2只噴嘴)
   主機型號:KEFOO-0810-1.5,單臺功率1.5KW        內部系統構成:水處理裝置(二X過濾)、高壓裝置、自動控制系統、防雨隔音機柜;
   電源:380VAC,50Hz;   水源:市政用水;   水源水壓:>2KG;
   工作參數
   額定壓力:4-6Mpa;   運行方式:連續運轉時間24小時間歇制;
   流量功耗比:0.35t/度;工作噪音:<50分貝;  高壓驅動電機散熱方式:水冷直排式;
4、配件材質:
   高壓管道:304不銹鋼管線,其耐壓等X>1500psi;
   高壓配件:
   配件連接方式:卡套鏈接、快速連接設計;
   安裝隱藏固定:通過填土回埋。
   使用壽命:50年
5、噴霧噴頭:
   基體材質:SUS316不銹鋼;
   噴口孔徑:0.3mm;
   霧化方式:純物理霧化,旋流式;
   霧化顆粒粒徑:大于80%<1µm;   工作流量:0.05kg/30秒 ;
   連接方式:快接式連接、自帶高壓密封。
   使用壽命:10000小時零磨損。
   霧化量:2立方米/單元/30秒(0.05kg)。
6、機組控制系統:整套主機設備智能控制系統組成,設備均安裝在密封機箱內,內外防雨機柜;可24小時自動循環控制,降低人工成本和能源成本。
7、內置高壓泵:采用了意大利泵機作為冷霧的動力來源。該泵采用科技的水利模型,結構組合設計獨特,高效節能,性能可靠,為整個系統的安全高效運行提供有效保障。
8、機組放置位置由甲方指定并提供。




			| 序號 | 名稱 | 參數 | 數量 |

			| 1 | 水簾噴嘴 | 2826 | 225套 |

			| 2 | 水簾拉釘 |  | 225套 |

			| 3 | 光纖 | 2.5mm光纖 | 1150米 |

			| 4 | 主管道、管件、閥門 | PPR63mm | 1套 |

			| 5 | 自動補水循環水泵 | 18T/h | 1臺 |

			| 6 | 控制箱 | 定做 | 1臺 |

			| 7 | 水泵電纜 | 3*2.5平方電纜 | 10米 |

			| 8 | 大部水箱裝置 | 定制 | 11.25米 |

			| 9 | 底部拉板固定裝置 | 定制 | 11.25米 |

			| 10 | 安裝附件 |  | 1批 |

			| 11 | 運輸及保險 |  | 1項 |

			| 12 | 安裝調試費 | 安裝不含土建、要求主機位水電到位,提前做好預埋管 |  |

			| 13 | 水簾小計 |  |  |

			| 1 | 集成噴霧主機 | KEFOO-0810-1.5,功率1.5KW,380V,進口泵頭機組,集成電控手自動雙時間控制,集成二X過濾系統 | 1臺 |

			| 2 | 紅寶石撞擊噴嘴 | KEFOO-HBS015 | 69只 |

			| 3 | 延長支管 | KEFOO-YCG50 | 69只 |

			| 4 | 304不銹鋼底座 | KEFOO-KTD | 69只 |

			| 5 | 304不銹鋼三通 | KEFOO-KTS | 3只 |

			| 6 | 304不銹鋼末段 | KEFOO-KTM | 4只 |

			| 7 | 304不銹鋼高壓管 | KEFOO-BXG9.52 | 100米 |

			| 8 | 固定R卡 | KEFOO-R9 | 100只 |

			| 9 | 綜合運輸及保險 |  | 1項 |

			| 10 | 安裝調試費 | 安裝不含土建、要求主機位水電到位,提前做好預埋管 | 1項 |

          總結:固安玉蘭灣水幕簾+霧森噴霧景觀系統方案,霧鳥噴霧系統技術專注于噴霧降塵、加濕、除臭、降溫等領域,專業于光纖水簾,霧森系統領域,有全自動噴霧設備,生產廠家可定制貼牌,針對環境治理有豐富經驗。
